光学系统 | OTICS无限远色差校正光学系统 |
放大倍数范围 | 50X～1000X |
目镜 | 10X大视野、高眼点平场目镜，视场数Φ22mm（23mm可选） |
物镜 | 长工作距离无限远平场物镜：5X/10X/20X/40X/50X(S)/80X（S）/100X（S） |
长工作距离无限远平场明暗场物镜：5X/10X/20X/50X/80X |

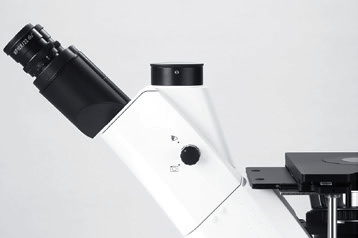

观察筒 | 铰链式三目观察筒，45°倾斜，瞳距调节48～76mm，两档转换：100%观察；20%观察，同时80%摄影 |
物镜转换器 | 内定位四孔及五孔转换器 |

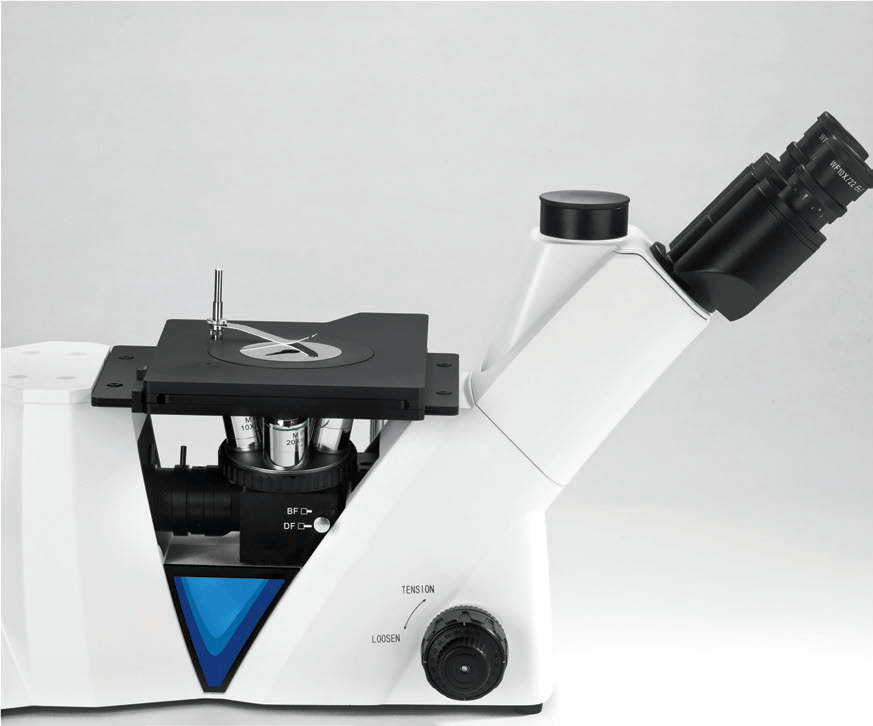

粗微调焦装置 | 粗微同轴调焦，粗调行程10mm，每圈0.2mm，格值2µm，粗调带松紧调节 |
载物台 | 机械移动载物台，面积210mm×180mm，移动范围50mm×50mm，游标刻度0.1mm |
照明系统 | 12V/50W（宽电压输入：100V～240V） |
偏光装置 | 起偏器，检偏器 |
摄像接口 | 1X/0.5XC-Mount接口 |
数码照相装置 | 可配置CANON、NIKON、OLYMPUS等多种数码相机 |
金相分析系统 | OPTPro专业金相分析评级软件 |
数码摄像系统 | DV/TP系列数码摄像系统 |
物镜技术参数及配置 ( 单位：mm，“●”为标配，“○”为选配 )
| 物 镜 | 数字孔径N.A. | 工作距离 | MDS400 | MDS400D |
长工作距 无限远 平场物镜 | LPL 5X | 0.13 | 24.23 | ● |
|
LPL 10X | 0.25 | 18.48 | ● |
|
LPL 20X | 0.40 | 8.35 | ● |
|
LPL 40X | 0.65 | 3.90 | ○ |
|
LPL 50X | 0.70 | 1.95 | ● |
|
LPL 80X | 0.80 | 0.85 | ○ |
|
LPL 100X | 0.90 | 1.00 | ○ |
|
长工作距离 无限远平场 明暗场物镜 | MOLAN 5X BD | 0.13 | 24.23 |
| ● |
MOLAN 10X BD | 0.25 | 18.48 |
| ● |
MOLAN 20X BD | 0.40 | 8.35 |
| ● |
MOLAN 50X BD | 0.70 | 1.95 |
| ● |
MOLAN 80X BD | 0.80 | 0.85 |
| ○ |
