1、检测产品：
检测产品：光纤收发头
检测项目：尺寸检测
检测要求：
1.1尺寸要在合理范围 超出范围报警
检测时间：≤2秒/个；
2、检测流程：
2.1、产品人工摆放到治具；
2.2、产品摆放到位后，人工按检测触发按钮；
2.3、视觉检测设备收到检测信号后，触发光源同时对采集图像进行识别；
2.4、计算指定位置尺寸是否符合标准；
2.5、OK是进行下一个产品检测，NG是设备报警输出；
3、检测依据：
3.1、系统采用光源为组合光源

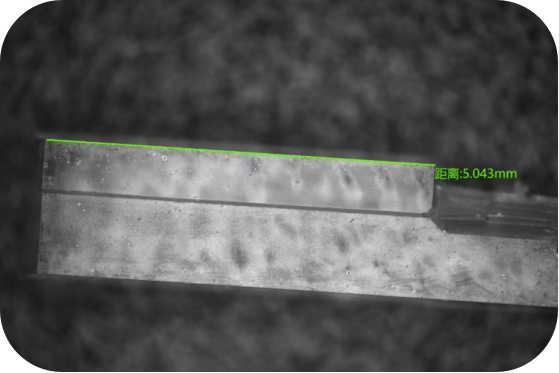

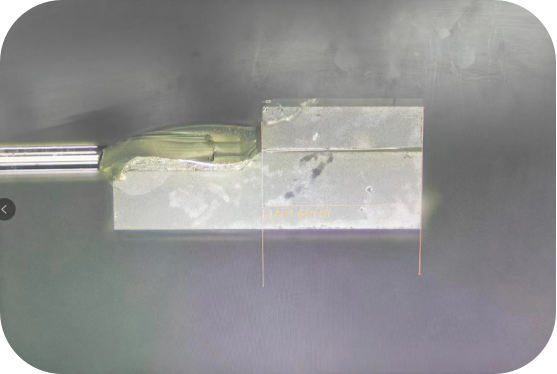

3.2、通过固定位置抓取图像分析灰度差值，计算尺寸；

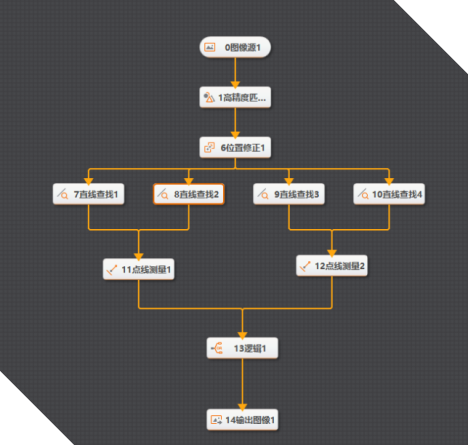

4、软件流程图：

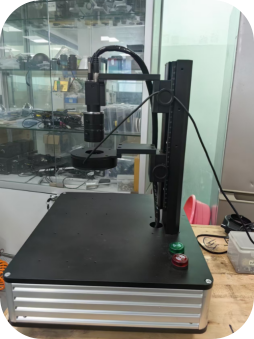

5、系统结构示意图
项目机型仅供参考，实际以定制的项目机型为准
6、设备参数配置
序号 | 名称 | 数量 | 参数 |
1 | 智能相机 | 1 | 2000万像素彩色相机 |
2 | 远心镜头 | 1 | 超高分辨率 |
3 | 工控电脑 | 1 | 微型工控 J4125+8G内存+128G硬盘 |
4 | 视觉软件 | 1 | CMV3.1 |
5 | 视觉光源 | 1 | 环形光+面光 |
6 | 显示器 | 1 | 15.6寸 壁挂方式 |
7 | 机构 | 1 |
7、设备卖点
7.1、系统自动化判定结果给出NG或OK，检测速度、精度比人工更高效和精确。
7.2、软件自动测数据精度由系统控制，比人工测量更精确
7.3、专用视觉分析软件通过灰度插值高速算法提高工作效率
